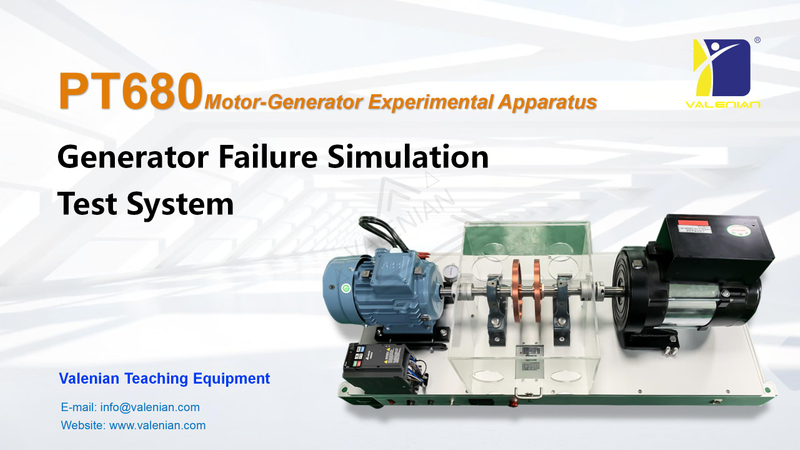

يعد نظام اختبار محاكاة صدع PT680 الذي طوره Valenian جهازًا تجريبيًا يحاكي عيوب المولدات المختلفة والأخطاء الشائعة في الآلات الدوارة على منصة تجريبية. يمكن أن يختبر في وقت واحد الأعطال الكهربائية والميكانيكية للحصول على بيانات قيمة في نفس ظروف التشغيل. إنه منصة تجريبية يمكن تطبيقها على مختلف مجالات البحث العلمي ، مثل البحث المتعمق حول أخطاء المولدات ، ودراسة دورات تشخيص الأعطال في مؤسسات البحث ، وأبحاث تحليل الاهتزاز لموظفي تشخيص المعدات. إنها منصة تجريبية يمكنها إعادة إنتاج خصائص الصدع المختلفة ، وهو أمر ضروري للموظفين الذين يقومون بتشخيص وتحليل صدع المولدات. إنه منتج مصمم خصيصًا يسهل تحليله وتعلم أخطاء المولدات بالإضافة إلى الخصائص العامة لأخطاء الآلات الدوارة.

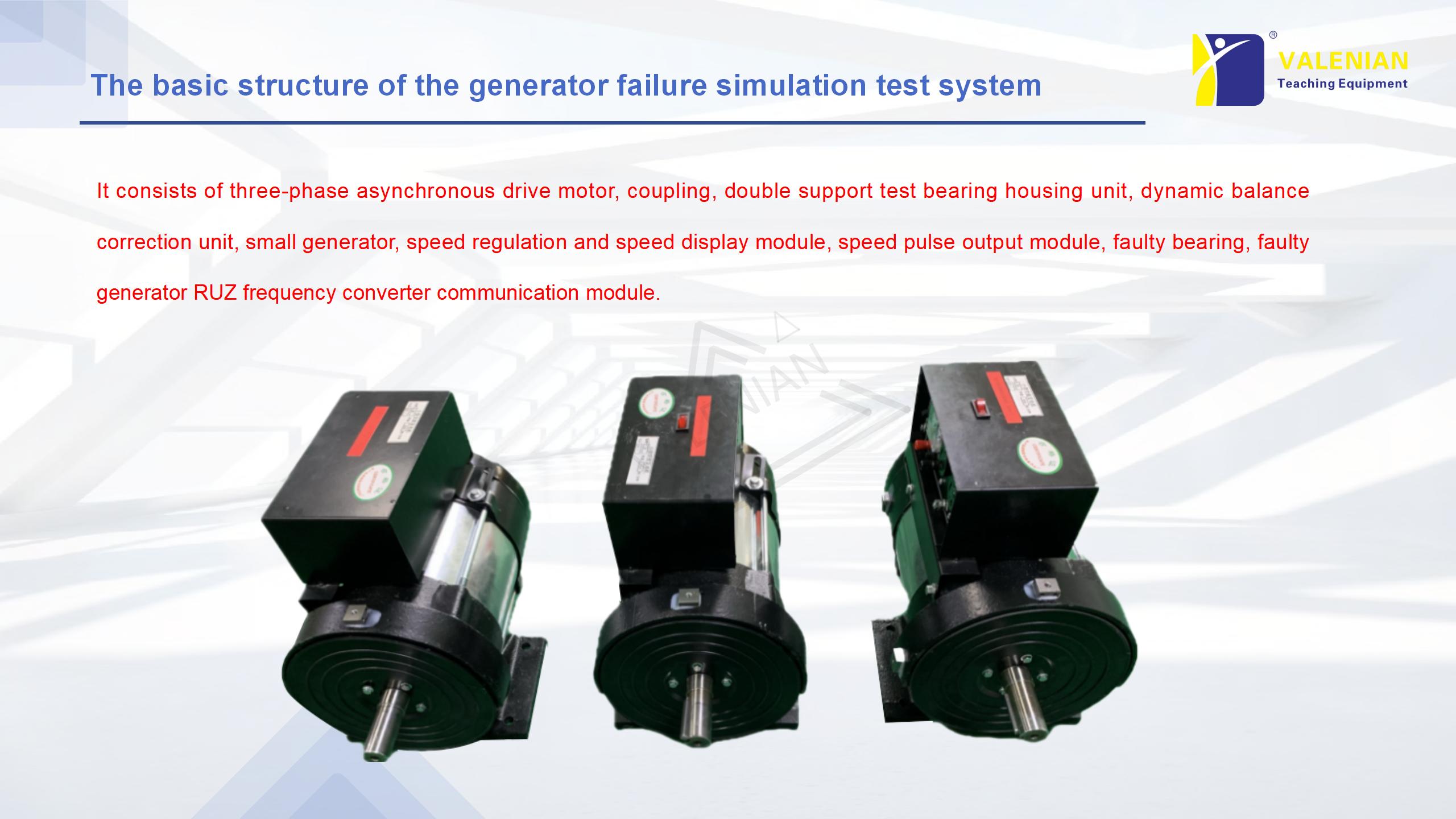

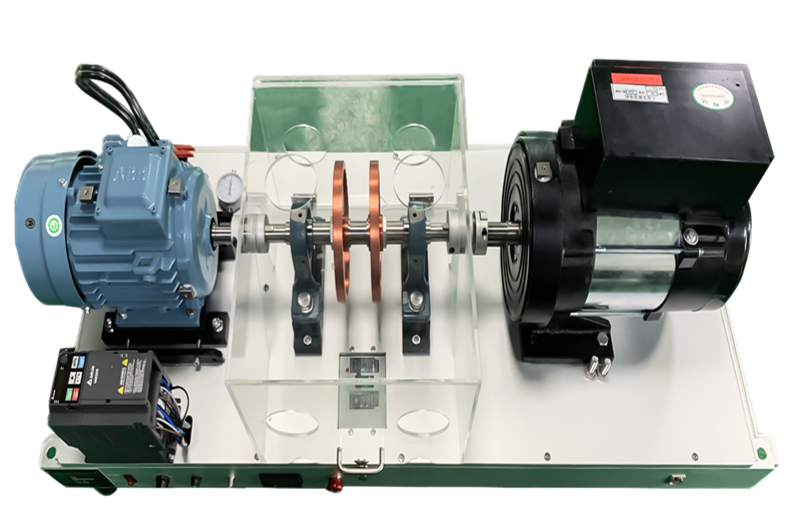

محرك محرك غير متزامن من ثلاث مراحل ، اقتران ، وحدة مقعد محمل اختبار الدعم المزدوج ، وحدة تصحيح التوازن الديناميكي ، المولد الصغير ، تنظيم السرعة ووحدة العرض ، وحدة إخراج نبض السرعة ، المحمل المعيب ، وحدة الاتصالات المولدات Ruz.
ويشمل الأنواع الأربعة التالية من المحركات المعيبة:
(1) مولد AC الصدع شريط الدوار ، نوع الخطأ: شريط الدوار مكسور ، ثلاثة تالف.
(2) مولد AC الصدع اللف ، نوع الصدع: انعطف الطور الواحد لتحويل الدائرة القصيرة ، تنخفض مقاومة العزل بنسبة 10 ٪.
(3) خلل الجهد ومولد التيار المتردد أحادي الطور ، نوع الخطأ: خطأ في الدائرة المفتوحة للف طور واحد في ثلاث مراحل ، مما يؤدي إلى فقدان التيار المقابل ، مما تسبب في فقدان مرحلة المولد وعدم التوازن في الجهد.
(4) فشل المحمل الداخلي للمولد.
محاذاة سوء المحرك
اختلال التوازن الدوار
لا يتم محاذاة الدوار
مولد مع شريط دوار مكسور
صدع ماس قصير بين لفات الثابت من المولد
خطأ في مولد مرحلة واحدة مع فقدان الطور
مولد عطل
زاوية اختلال/اختلال متوازي
اختلال التوازن الدوار
تحمل الفشل
رخاوة ميكانيكية
فضفاضة (أقدام ناعمة)
| محرك القيادة | ثلاث مراحل محرك غير متزامن ؛ السلطة 2.2 كيلوواط |
| محول التردد | نطاق تردد محول التردد: 0-599Hz ، المدخلات المقدرة: 380-480V ، الإخراج المقدر: 0-460V |
| نطاق السرعة | 0 ~ 3600 سرعة متغيرة قابلة للتعديل ، الدقة 1 دورة في الدقيقة |
| مولد صغير | الجهد 380 فولت ، السرعة 0-3000 ثورات في الدقيقة |
| تحمل السكن | محامل قابلة للفصل ، أنواع الأعطال الحاملة: الحلقة الداخلية ، الحلقة الخارجية ، تحمل الكرة ، القفص ، خطأ شامل |
| مولد خاطئ | 1. 2. مولد AC الصدع اللف ، نوع الخطأ: منعطف المرحلة الواحدة لتحويل الدائرة القصيرة ، تنخفض مقاومة العزل بنسبة 10 ٪ 3. خلل الجهد ومولد التيار المتردد أحادي الطور ، نوع الخطأ: خطأ في الدائرة المفتوحة لفائف مرحلة واحدة في ثلاث مراحل ، تسبب الخسارة الحالية المقابلة ، مما أدى إلى فقدان الطور للمولد وعدم التوازن الجهد 4. فشل المحمل الداخلي للمولد |
| مزود الطاقة | الإدخال 220VAC ، مرحلة واحدة ، 50/60 هرتز |
