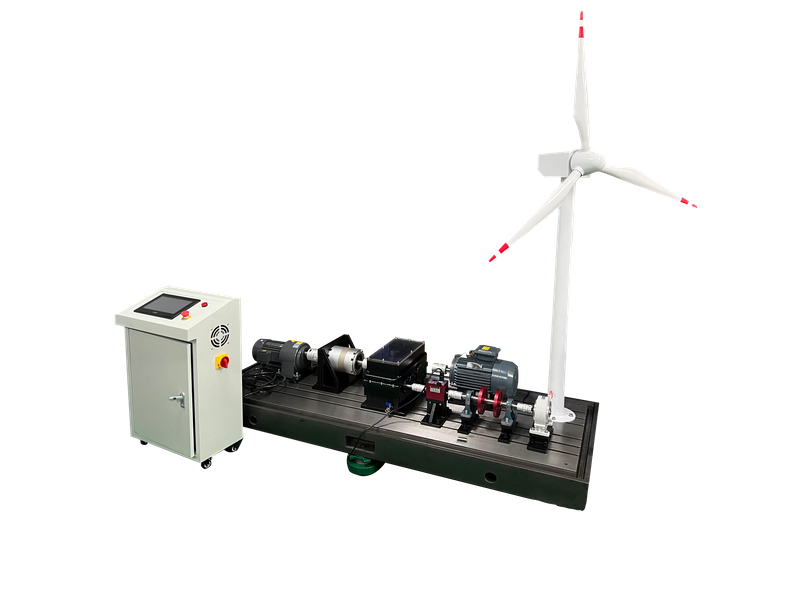

تم تطوير منصة اختبار صدع توربينات الرياح WFD800Plus لمحاكاة واختبار مختلف الأخطاء الميكانيكية والكهربائية المشتركة في أنظمة توليد طاقة الرياح. يمكن إجراء علب التروس المتوازية ، وعلب التروس الكوكبي ، ومحامل المتداول ، ومحاكاة خطأ المولد ، وأخطاء المستشعر ، وما إلى ذلك لتمكين الباحثين والمطورين التقنيين من الحصول على فهم أعمق لخصائص الصدع والتأثيرات.

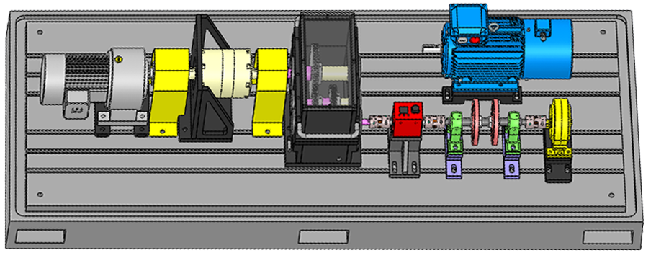

يتكون نظام اختبار مقاعد البدلاء بشكل أساسي من منصة من الحديد الزهر ، ومحرك محرك تقليل ، ونظام علبة التروس الكوكبية ، ونظام علبة تروس المحور الموازي ، ونظام مستشعر عزم الدوران الديناميكي ، ونظام تحميل عزم الدوران ، ومولد (تم تثبيت نظام تقليدي ، وملء ، في إضافة طاقة مُحوّنة ، وهو نظام محاكاة. يمكن توصيل فرامل تحميل المسحوق بنظام نقل التروس ، بحيث يمكن التحكم في عزم الدوران المخرج للفرامل المغناطيسية بحرية من خلال التنظيم الحالي.
إجراء تجارب المحاكاة على الأخطاء الميكانيكية الدوار الشائعة ، مثل اختلال العمود ، وخلل الدوار ، والمؤسسات الميكانيكية فضفاضة.
البحث عن آلية الصدع في علبة تروس المحور المتوازي: يمكن أيضًا تخصيص أشكال خطأ مختلفة من الأسنان المستقيمة ، مثل التآكل ، التآكل ، الشقوق ، الأسنان المكسورة ، الأسنان المفقودة وغيرها من الأخطاء الشائعة ، وفقًا للاحتياجات.
الأبحاث حول أخطاء الحامل المتداول: أشكال مختلفة من الأخطاء في المحامل الداخلية ومحامل الدعم من علب التروس ، مثل تحمل أخطاء الحلقة الداخلية ، وتحمل أخطاء الحلقة الخارجية ، وأخطاء القفص ، وتحمل أخطاء العناصر المتداول ، وتحمل الأعطال الشاملة ، إلخ.
البحث عن أخطاء علبة التروس الكوكبية: ترس الشمس ، ترس الكوكب ، ترس حلقة كبيرة ، أنواع الأعطال ، الأسنان المفقودة ، التآكل ، الأسنان المكسورة ، الشقوق ؛
أبحاث صدع المولد: بالتزامن مع أجهزة استشعار الجهد والجهد ، يمكن إقران المولدات المعيبة المختلفة اختياريًا. يمكن أن تدرس المولد الدوار ، خطأ خلل الدوار المولد ، خطأ مولد ، خطأ ، صدع الشريط الدوار المولد ، تحول المولد لتحويل خطأ الدائرة القصيرة ، خطأ فقدان الطور الجهد المولد.
يمكن محاكاة الأعطال الميكانيكية والأخطاء الكهربائية للمولد ؛
يمكن البحث عن ميزة الإشارة إلى معالجة مميزة الإشارة ؛
محاكاة ظروف العمل المختلفة: خصائص التروس تحت تسريع المحرك والتلاءم ، وخصائص التروس تحت حالات تحميل مختلفة ، إلخ.
| معلمات التحكم في العملية | يتم استخدام وضع التشغيل المرئي لعرض وضبط ظروف الاختبار المختلفة مثل السرعة وعزم الدوران وتردد الإخراج والإخراج الجهد ، ودرجة حرارة IGBT ، وجهد الناقل ، وطاقة الخرج ، وتيار الناتج ، وإعدادات عزم الدوران. في وقت واحد تثبيت يوجد زر إيقاف الطوارئ لإيقاف الجهاز فورًا في حالة الطوارئ. |
| ثلاث مراحل غير متزامن ترس مدفوع | طاقة المحرك 1.1 كيلو واط ، سرعة الإخراج ، 19RPM/50Hz ، 23RPM/60Hz ، نسبة التخفيض 80: 1 ، الإخراج عزم الدوران 45.7kgf · م/50 هرتز ، 42.5kgf · م/60 هرتز. |
| دعم مقعد تحمل | تحتوي على محمل كرة أخدود عميق UCPH205 ، مصنوع من 45 فولاذية ، مع ثقب ملولب مستشعر الاهتزاز (M6) مقعد محمل معيب: يشمل خمسة أنواع من المحامل المعيبة ، وأنواع الحمل المعيبة القابلة للاستبدال هي خطأ في الحلقة الداخلية ، خطأ الحلقة الخارجية الاحتفاظ عطل الإطار ، عطل الكرة ، عطل شامل. |
| مربع التروس الكوكبي | نسبة التخفيض 5: 1 ، عزم دوران الإخراج المقنن 420 نانومتر ، لحظة القصور الذاتي 4.93kgcm ² ، الضوضاء 70dB ، تزييت اكتب الشحوم ، مستوى الحماية IP65. سرعة الإدخال المقدرة: 2500 دقيقة ، أقصى سرعة إدخال: 4500 دقيقة ، الحد الأقصى القوة الشعاعية للإخراج: FR = 4900N الناتج المحوري الأقصى: FA = 3700N. |
| مرحلتين مرحلتين متوازيين نقل التروس | المعامل = 2 أسنان Z1 = 95 ، Z2 = 29 ، Z3 = 56 ، Z4 = 23. نسبة السرعة: 7.976: 1 ، محامل الدعم الداخلي ، 600860056204 ، قطر العمود 40 مم ، 25 مم ، 20 مم ، مواد الحديد الزهر ، تزييت رش الزيت. |
| مضخم الطاقة | إشارة الدخل ، ضبط مقياس الجهد الخارجي 10K أو الإدخال DC0-5V ، DC0-10V ، DC0-20MA ، التحكم التحكم في الإخراج ، الجهد DC24V أو 36V ، DC0-1A ، 0-2A ، 0-3A ، الخصائص ، تيار الإخراج والمدخلات الإشارة متناسبة ولها وظيفة حماية الدائرة القصيرة. |
| مكونات البرج ومكرات المكره | يبلغ الارتفاع الكلي 2.02 متر ، مع ثلاثة شفرات ، مصنوعة من الفولاذ المقاوم للصدأ ، وطول الشفرة 0.2 متر. يتم استخدام محرك القيادة الجهد هو 220 فولت. |
| نظام تحميل استهلاك الطاقة الكهربائية | الجهد المقنن ، AC380V ， تصنيف الطاقة ، 0.5 كيلو وات+0.5 كيلو وات+1 كيلو وات+1 كيلوواط ، محتوى العرض ، الجهد/التيار/الطاقة/التردد/عامل الطاقة ، وظيفة الحماية ، على إنذار درجة الحرارة ، تفريغ مفتاح واحد ، دائرة قصيرة الحماية والحماية الزائدة. |
| مزود الطاقة | الإدخال 380VAC ، ثلاث مراحل ، 50/60 هرتز. |
حجم منصة الاختبار | 2080mm*880mm*145mm ， دقة لوحة تثبيت الأخدود على شكل الحديد الزهر. |
