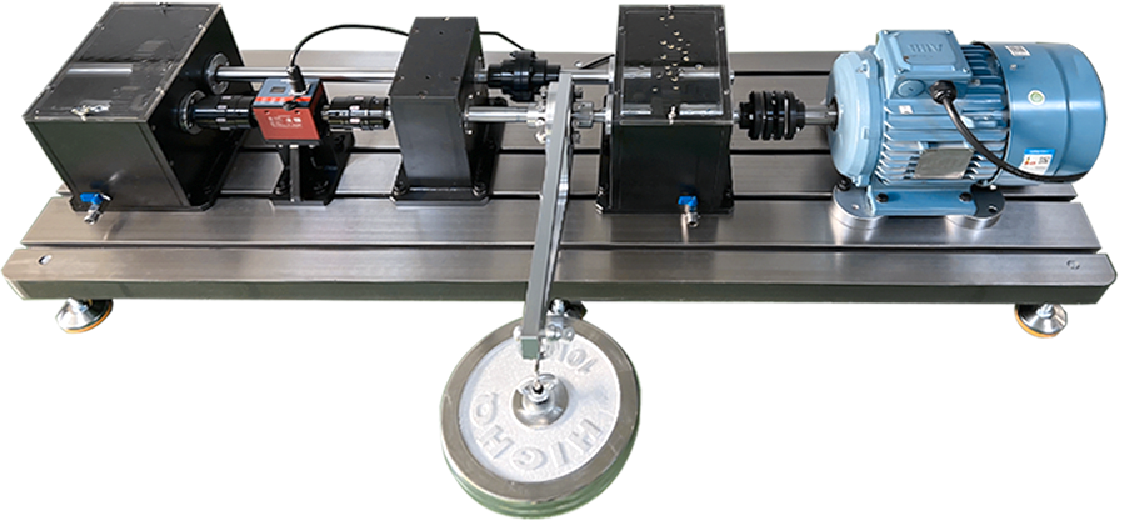

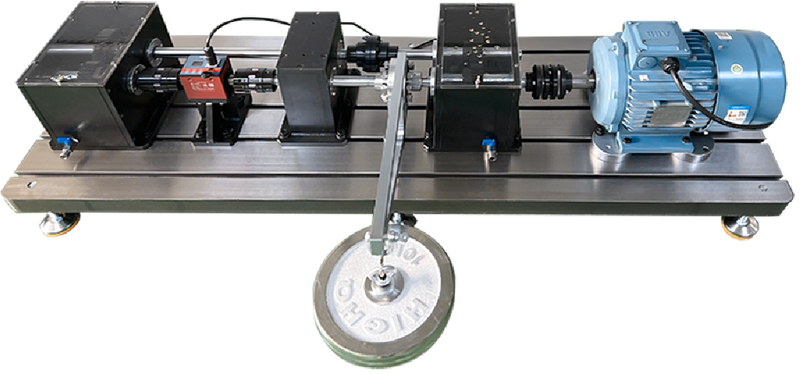

PT500-DPS معدات اختبار الحياة الكاملة

يتضمن مقعد اختبار الحياة PT500-DPS مجموعتين من مربعات تروس اختبار المحور الموازي أحادي المرحلة مع محامل المتداول ، والتي يمكنها محاكاة نسب نقل العتاد من 1 إلى 0.7. يمكن تحميل علبة التروس بعزم دوران كافٍ للتسبب في التآكل والأضرار التي لحقت بالتروس. يتم تثبيت جميع الهياكل الميكانيكية لمقعد الاختبار بشكل معياري ، مما يسهل دراسة ديناميات علبة التروس وخصائص الضوضاء ، والمراقبة الصحية ، وخصائص الاهتزاز على أساس التقنيات التشخيصية والتنبؤ. يحتوي مقعد الاختبار على أداء مستقر ، ويمكنه تحمل تأثيرات الحمل الكبيرة ، ولديه مساحة كافية لاستبدال الترس وتركيب وتثبيت مختلف أجهزة الاستشعار.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

منتجات أخرى

وصف المنتج

قامت شركة Valentinian Valenian بتطوير وتصميم مقعد اختبار Life (PT500-DPS) خصيصًا لمحاكاة تشخيص الصدع والتنبؤ بالحياة لأرباك التروس الصناعية. يتضمن مقعد اختبار الحياة PT500-DPS مجموعتين من مربعات تروس اختبار المحور الموازي أحادي المرحلة مع محامل المتداول ، والتي يمكنها محاكاة نسب نقل العتاد من 1 إلى 0.7. يمكن تحميل علبة التروس بعزم دوران كافٍ للتسبب في التآكل والأضرار التي لحقت بالتروس. يتم تثبيت جميع الهياكل الميكانيكية لمقعد الاختبار بشكل معياري ، مما يسهل دراسة ديناميات علبة التروس وخصائص الضوضاء ، والمراقبة الصحية ، وخصائص الاهتزاز على أساس التقنيات التشخيصية والتنبؤ. يحتوي مقعد الاختبار على أداء مستقر ، ويمكنه تحمل تأثيرات الحمل الكبيرة ، ولديه مساحة كافية لاستبدال الترس وتركيب وتثبيت مختلف أجهزة الاستشعار.

يمكن أن يحاكي مقعد الاختبار هذا العيوب مثل ارتداء سطح الأسنان ، وتكسير الأسنان ، وحفر سطح الأسنان ، وفقدان الأسنان من الأسنان المستقيمة والحلزونية. يمكنه أيضًا محاكاة الأخطاء في الحلقات الداخلية والخارجية ، والعناصر المتداول ، وأخطاء اقترانها من محامل المتداول. من الممكن إدخال خطأ واحد أو أخطاء متعددة في وقت واحد لدراسة تأثيرات الاقتران بين أنواع مختلفة من الأعطال. عن طريق تحميل الأحمال ودراسة أضرار وخصائص التوسع للتروس والمحامل ، قم بمحاكاة تأثيرات التذبذب للأحمال الفعلية في الموقع.

إعدادات

باستخدام طريقة تشغيل شاشة اللمس ووضع التشغيل البصري ، يمكن عرض ظروف الاختبار المختلفة مثل السرعة وعزم الدوران وتردد الإخراج وجهد الإخراج ودرجة حرارة IGBT وجهد الناقل وقوة الإخراج وتيار الناتج وعزم الدوران. تم تجهيزه في وقت واحد مع زر إيقاف الطوارئ لإغلاقه على الفور في حالة الطوارئ. تحتوي الوحدة النمطية للمحرك ومزود الطاقة على صناديق التحكم الكهربائية المحمولة.

ميزات البرمجيات

تجربة دورة الحياة لتروس علبة التروس الكوكبية.
تجربة مربع التروس الترس لدورة الحياة.
تجربة دورة الحياة الكاملة لتروس علبة التروس الحلزونية.
يوفر صندوق التروس ونظام التحميل الشعاعي الحمل ؛
تجربة تشخيص حاملة الصدع.
دراسة العلاقة بين آلية فشل التروس وعوامل مثل الحمل ، السرعة ، التشحيم ، إلخ ؛
البحث عن نموذج التنبؤ بالحياة المتبقي على أساس تطور الأضرار والسرعة والسعة وتحميل التحميل ؛
تقنية معالجة الإشارات البحثية وتكنولوجيا الاستشعار لمراقبة الدولة للتنبؤ بالحمل والتنبؤ بالأخطاء ؛
ادرس العلاقة بين الاهتزاز ، والتيار المحرك ، والحمل ، والاحتكاك ، والضوضاء ؛
التحقق من صحة خوارزميات وتوقعات الصدع المستندة إلى النموذج ؛

المعلمات الفنية الأساسية

محرك القيادة الرئيسي	5.5kw ， ثلاث مراحل محرك غير متزامن ، السرعة المقدرة 2908RPM ، نموذج الحامل 6208-2Z/C3 (نهاية القيادة) 6208-2Z/C3 (نهاية غير محرك) ، عامل قوة المحرك 82.8 ٪ ، ناقل الحركة على مرحلتين. مزود الطاقة: المدخلات 380VAC ، ثلاث مراحل ، 50/60 هرتز.
شاشة التشغيل البصرية	الحجم ، 7 ، لوحة اللمس ، أربعة شاشة تعمل باللمس مقاومة للأسلاك ، مقاومة لارتفاع الجهد ، AC1000V ， 10mA ， أقل من دقيقة واحدة (بين الإشارة والأرض) ، وقدرة مضادة للتداخل ، وجهد التداخل: 1500VP-P ، فترة النبض: 1US ، مدة 1 دقيقة ، مقاومة العزل ، DC500V ، فوق 10 م Ω (بين الإشارة).
معلمات التحكم في العملية	يتم استخدام وضع التشغيل المرئي لعرض وضبط ظروف الاختبار المختلفة مثل السرعة ، عزم الدوران ، تردد الخرج ، جهد الخرج ، درجة حرارة IGBT ، جهد الناقل ، طاقة الإخراج ، تيار الإخراج ، وإعدادات عزم الدوران. تم تجهيزه في وقت واحد مع زر إيقاف الطوارئ لإغلاقه على الفور في حالة الطوارئ.
يرافق اختبار علبة التروس	قوة عالية الدقة من الصلب ، حجم الصندوق 310 * 242 * 265 مم ، ارتفاع مركزي 165 ملم ، محمل محمل داخليًا HRB6006. مرحلة واحدة من مرحلة التروس المحور الموازية ، زاوية إدخال ترس: 20 درجة معامل 3.0 ، نسبة التخفيض: 1: 0.7 (المرحلة الأولى: 28/40) التروس الخاطئة الاختيارية ، أنواع الأعطال ، الشقوق ، الأسنان المفقودة ، التآكل ، والأسنان المكسورة.
علبة التروس اختبار	فولاذ دقة عالية القوة ، حجم الصندوق 310 * 242 * 265 مم ، ارتفاع مركزي 165 مم ، مجهز داخليا مع HRB6006 محامل كرات الأخدود العميقة. مرحلة واحدة من مرحلة التروس المحور الموازية ، زاوية إدخال ترس: 20 درجة معامل 3.0 ، نسبة التخفيض: 1: 0.7 (المرحلة الأولى: 28/40) التروس الخاطئة الاختيارية ، أنواع الأعطال ، الشقوق ، الأسنان المفقودة ، التآكل ، والأسنان المكسورة.
دعم صندوق تحمل	قوة عالية الدقة من الصلب ، حجم الصندوق 280 * 170 * 270 مم ، ارتفاع مركزي 165 مم ، محامل مثبت داخليًا HRB6006 محمل كرة أخدود عميق. تشمل أنواع الأخطاء الاختيارية خطأ الحلقة الخارجية ، خطأ الحلقة الداخلية ، خطأ القفص ، خطأ العنصر المتداول ، وخطأ شامل.
تحميل تحميل	الفولاذ المعالج بدقة عالية القوة ، مع سمك الملف الشخصي 20 مم ونصف قطر التحميل 500 ملم ، مزود بخطافات وقتلة لمواقع الرفع ، ومزودة بلوحات تحميل وزن 10 كيلوجرام.
تحميل اقتران التحميل	اقتران الحمل ، قطر قرص القصور الذاتي 125 مم ، ثقب تثبيت الترباس على شكل حرف U ، زاوية قابلة للتعديل 12 درجة ، طول الإزاحة 10 مم ، مزودة ببراغي قفل عالية القوة ، مطابقة مع قوس إيقاف التحميل ، لتحميل عزم الدوران.
نطاق السرعة	قابل للتعديل من 0-3500 دورة في الدقيقة ، بدقة 1RPM. تصنيف في 1500 دورة في الدقيقة.
حجم المنتج	1800 * 600 * 450 ، لوحة قاعدة تثبيت الأخدود على شكل الحديد الزهر الدقيق.
